Capacidade de Carga: Critérios e Métodos de Teste

A capacidade de carga é o limite máximo de peso que uma fundação ou estrutura pode suportar antes de falhar. Este conceito é essencial para garantir a segurança e o desempenho adequado em projetos de construção.

Porquê testar a capacidade de carga?

Modelos teóricos nem sempre refletem as condições reais do solo.
Os ensaios confirmam a segurança e a conformidade com normas técnicas, como os Eurocodes em Portugal.

Critérios importantes:

Deformação e deslocamento residual: Indicam se a estrutura mantém a integridade após a carga.
Normas aplicáveis: Em Portugal, utilizam-se os Eurocodes e regulamentos nacionais.

Métodos de teste:

Ensaio de carga estático (PCE): Aplica cargas incrementais para medir assentamentos.
Ensaio de carga dinâmico (PCD): Utiliza impactos para avaliar rapidamente várias fundações.

Como decidir entre PCE e PCD?

PCE é mais preciso, mas consome mais tempo.
PCD é mais rápido, ideal para projetos com muitas fundações.

A escolha do método depende do tipo de fundação, prazos e recursos disponíveis. Um planeamento cuidadoso e o cumprimento das normas são fundamentais para resultados fiáveis e decisões técnicas seguras.

COMO REALIZAR O ENSAIO DE PROVA DE CARGA EM ESTACA (PCE)

Critérios-Chave para Avaliar a Capacidade de Carga

Antes de mais, é essencial definir critérios claros para determinar o desempenho estrutural aceitável, baseando-se em estados limite e nas normas técnicas aplicáveis. Em Portugal, estes critérios seguem dois eixos principais: os estados limite e as normas técnicas. Com estas bases estabelecidas, pode-se avançar para as metodologias práticas de teste.

Deformação e Deslocamento Residual

A monitorização da deformação sob cargas é um passo indispensável. Aqui, é fundamental verificar o deslocamento residual, ou seja, a deformação que permanece após a remoção da carga. Quando a estrutura não recupera dentro dos limites aceitáveis, isso pode indicar danos ou insuficiência na capacidade de carga. Este comportamento é um claro sinal de alerta para os engenheiros.

Além disso, a identificação de fissuras é igualmente importante, pois estas podem ser precursoras de falhas estruturais mais graves.

Fendilhação e Sinais de Rotura

A norma NP EN 1990 (Eurocode 0) fornece orientações específicas, distinguindo dois tipos de estados limite essenciais para a avaliação estrutural:

Estado Limite	Sinais Críticos	Impacto na Estrutura
Último (ELU)	Rotura, perda de equilíbrio, instabilidade, deformações excessivas	Segurança das pessoas e integridade da estrutura
Utilização (ELS)	Fendilhação, deformações excessivas, vibrações	Aparência, durabilidade e conforto dos utilizadores

É importante diferenciar fissuras meramente estéticas daquelas que podem comprometer a durabilidade ou indicar uma falha iminente. Esta distinção é crucial para decisões técnicas adequadas.

Normas e Padrões de Desempenho Aplicáveis

Em território português, a avaliação estrutural está a passar por uma transição dos regulamentos tradicionais, como o Regulamento de Segurança e Ações (RSA) e o Regulamento de Estruturas de Betão Armado e Pré-esforçado (REBAP), para os Eurocodes (EC0, EC1, EC2 e, em zonas sísmicas, EC8). Estes são complementados pelo Anexo Nacional (NA), que adapta os Eurocodes à realidade portuguesa.

Como explica Nuno Edgar Cabral Amaro, Mestre em Engenharia Civil:

"The structural design in Portugal is currently in a transition phase from the old regulation (such as the 'Regulamento de Segurança e Acções' (RSA) and the 'Regulamento de Estruturas de Betão Armado e Pré-esforçado' (REBAP)) to the new ones (Eurocodes)..."

Métodos de Ensaio de Carga

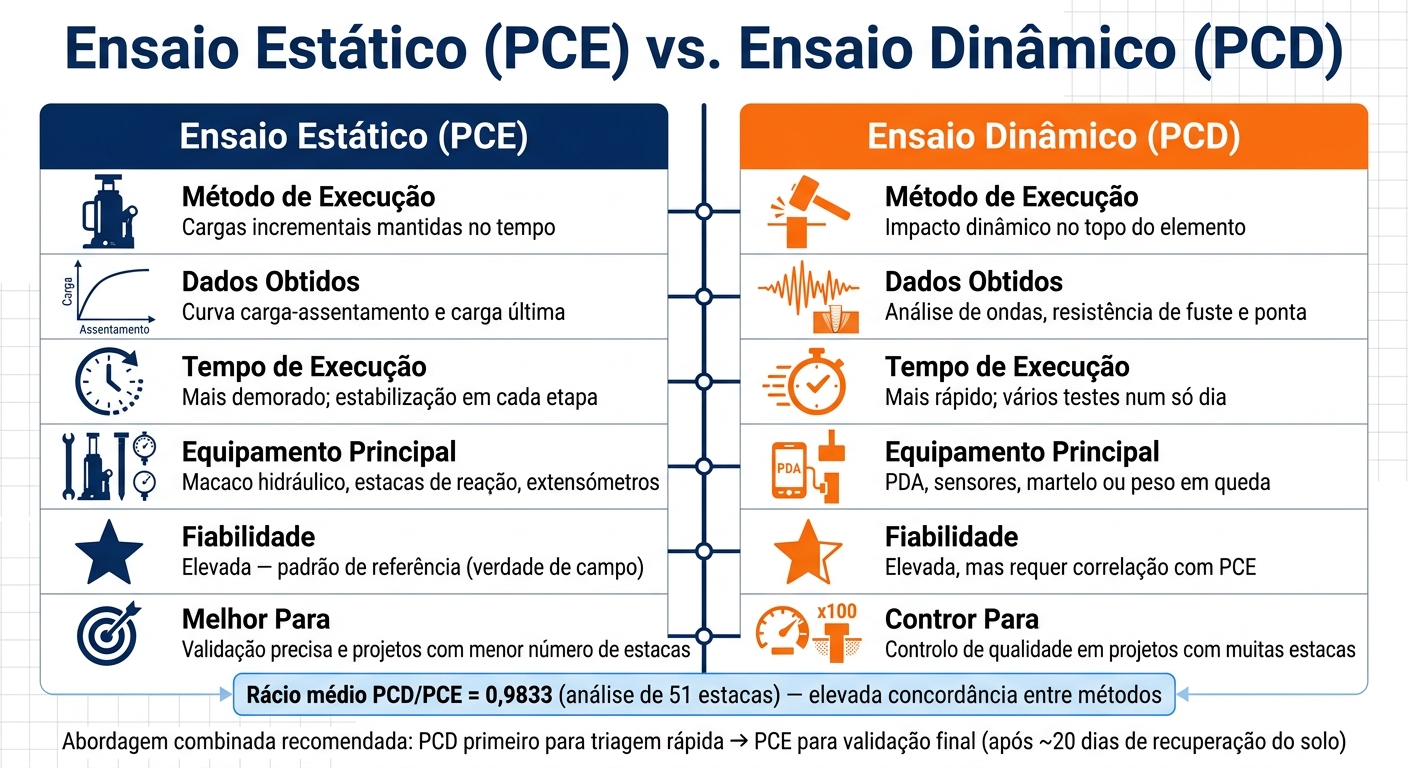

Ensaio Estático vs. Dinâmico: Comparação de Métodos de Carga

Com os critérios de avaliação definidos, o próximo passo é selecionar o método de ensaio mais adequado. Estes dividem-se em dois grandes grupos: os ensaios estáticos e os ensaios dinâmicos. Cada um tem as suas aplicações, vantagens e limitações, ligando a teoria aos resultados práticos das fundações.

Ensaio de Carga Estático

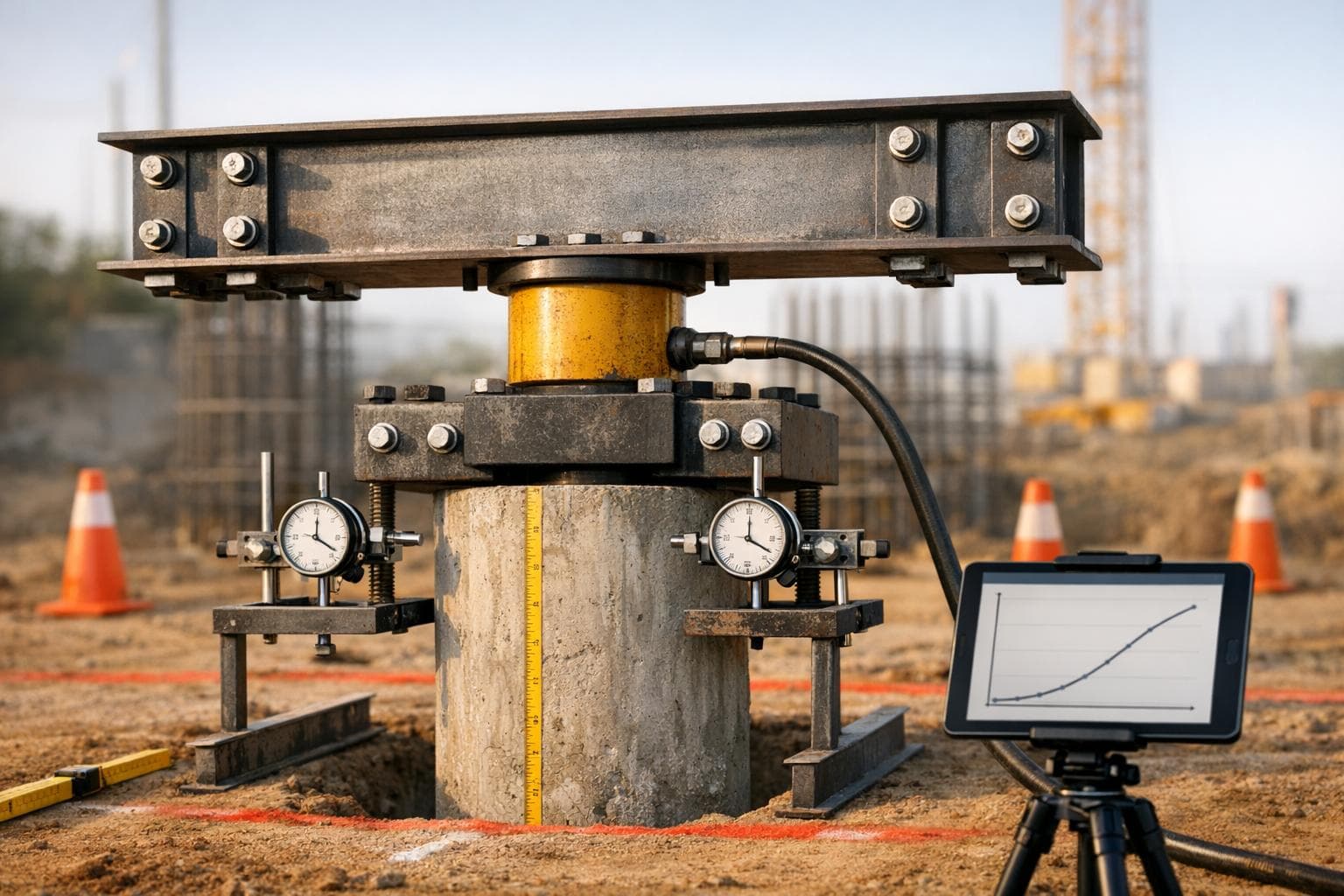

O ensaio de carga estático (PCE) é amplamente reconhecido como o método de referência para avaliar a capacidade de carga de fundações. Este processo consiste na aplicação de cargas incrementais sobre o elemento de fundação - como uma estaca ou sapata - mantendo cada carga durante um período fixo e registando os respetivos assentamentos.

A análise da curva carga-assentamento obtida permite determinar a carga última de rotura. Como destaca o Professor Rodrigo Rogério Cerqueira da Silva:

"The advantage of the static test is simulating the true magnitude of the real loads of a construction."

Equipamento necessário: estacas de ancoragem ou plataformas com contrapeso, macacos hidráulicos calibrados, células de carga e extensómetros.

Ensaio de Carga Dinâmico

O ensaio dinâmico (PCD) utiliza um impacto de alta energia no topo do elemento de fundação para gerar ondas que são analisadas. Este método recorre a equipamentos especializados, como o Pile Driving Analyzer (PDA), e a softwares como o CASE e o CAPWAP, para estimar a capacidade geotécnica.

A maior vantagem deste método é a rapidez: permite testar várias estacas num único dia, sendo ideal para projetos com um grande número de elementos a verificar. Uma análise de 51 estacas ensaiadas por ambos os métodos mostrou um rácio médio PCD/PCE de 0,9833, evidenciando a elevada concordância entre as metodologias.

Estático vs. Dinâmico: Uma Comparação

Característica	Ensaio Estático (PCE)	Ensaio Dinâmico (PCD)
Método de execução	Cargas incrementais mantidas no tempo	Impacto dinâmico no topo do elemento
Dados obtidos	Curva carga-assentamento e carga última	Análise de ondas, resistência de pele e ponta
Tempo de execução	Mais demorado; estabilização em cada etapa	Mais rápido; vários testes num só dia
Equipamento	Macaco hidráulico, estacas de reação, extensómetros	PDA, sensores, martelo ou peso em queda
Fiabilidade	Elevada; padrão de "verdade de campo"	Elevada, mas requer correlação com PCE

A escolha entre os métodos depende das necessidades específicas do projeto, como o tempo disponível, os recursos técnicos e o nível de precisão desejado.

Em projetos de grande escala que exigem controlo de qualidade rigoroso, é comum começar com o ensaio dinâmico para uma avaliação inicial, seguido do ensaio estático para validação dos resultados. Esta abordagem equilibra eficiência e precisão, garantindo uma análise técnica robusta. Estes métodos são fundamentais para avaliar o desempenho de fundações profundas, preparando o terreno para os tópicos seguintes.

Métodos de Ensaio para Fundações Profundas

As fundações profundas, especialmente as estacas, exigem métodos de ensaio específicos devido à constante interação entre o solo e o elemento estrutural. Essa análise foca nos métodos utilizados para avaliar a capacidade de carga, considerando a relevância dessa interação. Abaixo, exploram-se os ensaios estáticos e dinâmicos aplicáveis às estacas.

Ensaios de Carga Estáticos em Estacas

Os ensaios estáticos fornecem informações diretas sobre a relação entre a carga aplicada e o assentamento da estaca, permitindo avaliar tanto a resistência lateral como a resistência na ponta. De acordo com a norma ASTM D1143/D1143M:

"Field tests provide the most reliable relationship between the axial load applied to a deep foundation and the resulting axial movement."

Realizar este tipo de ensaio durante as fases iniciais do projeto pode confirmar resistências do solo superiores às previstas, o que possibilita reduzir o comprimento necessário das estacas e, consequentemente, gerar economias significativas. Para evitar interferências nos resultados, o espaçamento entre as estacas de reação e a estaca de ensaio deve ser de, no mínimo, cinco vezes o diâmetro da estaca ou 2,5 metros, prevalecendo o maior valor.

Apesar da robustez dos ensaios estáticos, os métodos dinâmicos destacam-se como uma opção mais rápida para testar várias estacas em menor tempo.

Ensaios de Carga Dinâmicos em Estacas

Os ensaios dinâmicos permitem avaliar várias estacas num único dia, sendo ideais para controlo de qualidade em projetos de grande escala. Neste método, o peso do martelo deve corresponder a 1,5% a 3,0% da resistência última estimada da estaca, enquanto a altura de queda no golpe final deve variar entre duas e cinco vezes o diâmetro da estaca. Em estacas moldadas no local, é essencial escolher um sistema de impacto que mobilize a resistência do solo sem comprometer a integridade estrutural da estaca.

Requisitos de Execução e Monitorização

A precisão dos resultados depende de uma preparação cuidadosa e de um acompanhamento rigoroso. Para os ensaios estáticos, é fundamental que o referencial de medição dos deslocamentos seja independente do sistema de reação. Além disso, devem ser utilizadas células de carga calibradas e, no mínimo, três extensómetros ou LVDTs com precisão de 0,025 mm.

Nos ensaios dinâmicos, a análise CAPWAP complementa os dados obtidos pelo PDA, proporcionando maior confiança na separação entre a resistência de fuste e a resistência de ponta - um ponto crucial em fundações profundas. Uma abordagem combinada, com ensaios dinâmicos realizados primeiro e ensaios estáticos posteriormente, após um período de recuperação do solo de cerca de 20 dias, oferece uma análise técnica mais sólida e uma interpretação mais confiável dos resultados.

Como Interpretar os Resultados dos Ensaios de Carga

Depois de realizados os ensaios estáticos e dinâmicos, o passo seguinte é interpretar corretamente os resultados para validar o desempenho estrutural. Uma análise cuidadosa é essencial para diferenciar entre uma aprovação bem fundamentada e uma decisão precipitada. Estes dados ajudam a identificar métricas cruciais que orientam as decisões técnicas.

Métricas Principais a Avaliar

Nos ensaios estáticos, os deslocamentos máximos e residuais devem ser analisados. A diferença entre estes valores indica a deformação permanente da estrutura. Além disso, fissuras com abertura superior a 0,6 mm são sinais de falha de desempenho, o que pode exigir intervenção técnica para garantir a segurança e durabilidade.

Já nos ensaios dinâmicos, os elementos mais importantes incluem as frequências naturais, os modos de vibração e as acelerações. Quando estes valores estão alinhados com o modelo numérico, a estrutura demonstra o desempenho esperado. No entanto, desvios significativos nos modos de vibração podem ser indicadores de danos localizados ou de alterações nas condições de apoio estrutural.

Critérios de Aprovação e Decisões Técnicas

A aprovação da estrutura é baseada na comparação entre os resultados obtidos e os limites estabelecidos pelas normas técnicas. Em Portugal, o Eurocódigo 2 é a referência para projetos de estruturas de betão. Já em contextos que utilizam normas brasileiras, como a NBR 6.118 e a NBR 15.575, os critérios variam ligeiramente.

Se os deslocamentos ultrapassarem os limites normativos, a estrutura não pode ser aprovada sem intervenção. Além disso, uma rigidez degradada além do aceitável exige uma avaliação aprofundada e, possivelmente, reforços estruturais.

Outro fator a considerar é a distribuição dos danos. Por exemplo, em abril de 2025, os investigadores Lei Li, Jing Chen e Zhe Qu aplicaram uma metodologia para avaliar o desempenho residual de um edifício de betão armado de quatro pisos danificado pelo sismo de Luding, ocorrido em setembro de 2022. Mapearam os danos visíveis através de curvas de tensão-deformação, o que permitiu prever com precisão a segurança do edifício em caso de réplicas. Este estudo forneceu uma base técnica sólida para decidir entre demolição ou reforço da estrutura.

Abaixo, encontra-se uma tabela que resume as condições observadas e as ações recomendadas, servindo como uma ferramenta prática para a tomada de decisões.

Tabela de Referência para Interpretação de Resultados

Resultado Observado	Decisão Técnica	Ação Recomendada
Deslocamentos dentro dos limites normativos	Rigidez e capacidade adequadas	Aprovar a capacidade de carga
Deslocamentos superiores aos limites normativos	Capacidade insuficiente	Reforço estrutural ou redução de carga
Abertura de fissuras > 0,6 mm	Falha de durabilidade/segurança	Injeção de fissuras ou reparação estrutural
Deslocamento residual elevado	Deformação permanente	Avaliação diagnóstica detalhada e eventual reforço
Frequências experimentais compatíveis com o modelo	Estrutura comporta-se como projetada	Documentar e arquivar os resultados técnicos
Desvio significativo nos modos de vibração	Potencial problema de integridade	Inspeção detalhada para identificar fissuras ou fadiga

Planeamento e Controlo de Qualidade nos Ensaios de Carga

Obter resultados precisos requer um planeamento detalhado desde o início. Este planeamento é um complemento essencial aos métodos de ensaio já mencionados, assegurando que os resultados sejam fiáveis e consistentes.

Preparação Antes do Ensaio e Avaliação de Riscos

Antes de iniciar o ensaio, é fundamental estabelecer objetivos claros, identificar cenários críticos e definir métricas de desempenho. Certifique-se de que o ambiente está controlado, sem interferências externas, e documente criteriosamente os requisitos de entrada. Além disso, resolva quaisquer defeitos funcionais antes de avançar. Uma prática recomendada é começar com uma carga mínima de referência (baseline) e aumentá-la gradualmente, até identificar o ponto em que o desempenho começa a deteriorar-se.

Controlo de Qualidade Durante o Ensaio

Durante a execução do ensaio, monitorize continuamente métricas cruciais como deslocamentos e frequências. A análise deve focar-se no estado estacionário, evitando conclusões baseadas em fases transitórias. Como orientação prática, garanta que pelo menos 90% dos valores registados estejam abaixo do limite estabelecido e que a taxa de erro não ultrapasse 2% das medições válidas.

Com um controlo operacional bem estruturado, a logística e o fornecimento de materiais tornam-se pilares para assegurar que o processo decorre sem interrupções.

Aprovisionamento de Materiais e Apoio Logístico

A logística de materiais é muitas vezes negligenciada no planeamento dos ensaios de carga, mas atrasos na entrega de equipamentos como vigas de reação, macacos hidráulicos ou sensores podem comprometer o cronograma da obra. Optar por fornecedores localizados perto do local de construção pode reduzir significativamente os prazos de entrega e minimizar riscos logísticos.

Plataformas como o Assistente de vendas MAGO podem ser uma solução prática neste cenário. Com elas, é possível centralizar todo o processo de compra - desde a submissão da lista de materiais até à coordenação da entrega. O MAGO permite que os engenheiros se concentrem na parte técnica da execução, enquanto otimiza a aquisição de materiais. Empresas que utilizam esta plataforma relatam poupanças de cerca de 20% nos custos de materiais e uma aceleração de até 90% no processo de compra, comparado aos métodos tradicionais.

"Com a Mago, consegui excelentes preços e centralizei minhas compras... permitindo que eu me concentre no que realmente importa: a execução das obras." - Victor, @Help Construções

Conclusão e Principais Aprendizagens

Resumo dos Métodos de Ensaio de Carga

Os ensaios de carga são cruciais para validar a capacidade projetada das fundações. O método PCE utiliza cargas incrementais para registar os assentamentos com precisão, enquanto o PCD avalia rapidamente através de impactos. A escolha entre os dois depende do tipo de fundação, do prazo disponível e do nível de detalhe necessário.

Por Que Seguir as Normas É Inegociável

Cumprir as normas técnicas é essencial para garantir a validade dos ensaios e a segurança estrutural. Ensaios mal realizados podem levar a uma subestimação da capacidade de carga, colocando a estrutura em risco. Além disso, ensaios bem executados permitem otimizar o dimensionamento, reduzindo custos e fundamentando decisões seguras e eficazes para o progresso do projeto.

Próximos Passos para os Profissionais da Construção

Antes de iniciar projetos com fundações profundas, é importante verificar a obrigatoriedade dos ensaios de carga, escolher o método mais adequado e envolver técnicos especializados. Planeie a logística com antecedência, considerando fatores como a acessibilidade do estaleiro e o sistema de reação, que podem impactar diretamente os custos e prazos. Para simplificar a gestão logística, o Assistente de vendas MAGO oferece uma solução prática, centralizando pedidos de orçamento e coordenando entregas, permitindo que a equipa técnica se concentre na execução precisa dos ensaios.

FAQs

Quando é obrigatório realizar ensaios de carga numa obra em Portugal?

Em Portugal, os ensaios de carga desempenham um papel crucial na garantia da segurança e resistência das estruturas. São especialmente importantes em edifícios, pontes e outras obras de engenharia civil. A obrigatoriedade destes ensaios está claramente estabelecida em regulamentos específicos, como o Regulamento de Segurança e Ações em Estruturas de Edifícios e Pontes.

Como se define a carga última de rotura a partir da curva carga-assentamento?

A carga última de rotura refere-se ao valor máximo de carga que o solo pode suportar sem que ocorra ruptura em qualquer ponto. Este valor é calculado com base em mecanismos de falha, como superfícies de deslizamento ou punzonamento, e considera as condições de equilíbrio do volume de solo que está a ser afetado.

Que sinais em fissuras e deslocamentos indicam que a fundação não passou no ensaio?

Sinais de possíveis falhas no ensaio da fundação podem incluir fissuras inclinadas, frequentemente em ângulos próximos de 45º, e deslocamentos excessivos. Estes problemas podem ser avaliados através de métodos como a mediatriz, que ajuda a identificar recalques diferenciais na fundação, apontando áreas de instabilidade.
