Normas de Teste Visual (VT) na Construção

O Teste Visual (VT) é um método simples e eficaz para inspecionar materiais de construção, identificando defeitos em superfícies e soldaduras sem danificar os componentes. Este processo é amplamente regulado por normas internacionais, como a ISO 17637, ASME Section V e AWS D1.1, que garantem inspeções consistentes e seguras. Em Portugal, estas normas são adaptadas para o contexto nacional através das NP EN, assegurando conformidade com padrões europeus.

Pontos-chave:

• VT na construção: Identifica fissuras, corrosão e desalinhamentos em materiais e soldaduras.
• Normas relevantes: ISO 17637 (soldaduras por fusão), ASME Section V (componentes pressurizados) e AWS D1.1 (aço estrutural).
• Requisitos técnicos: Iluminação de 500-1.000 lux, distância de inspeção de 600 mm e inspetores qualificados.
• Benefícios: Prevenção de falhas estruturais, redução de custos e maior segurança.

O VT é a primeira etapa para garantir a qualidade e durabilidade de infraestruturas, sendo indispensável em projetos de construção.

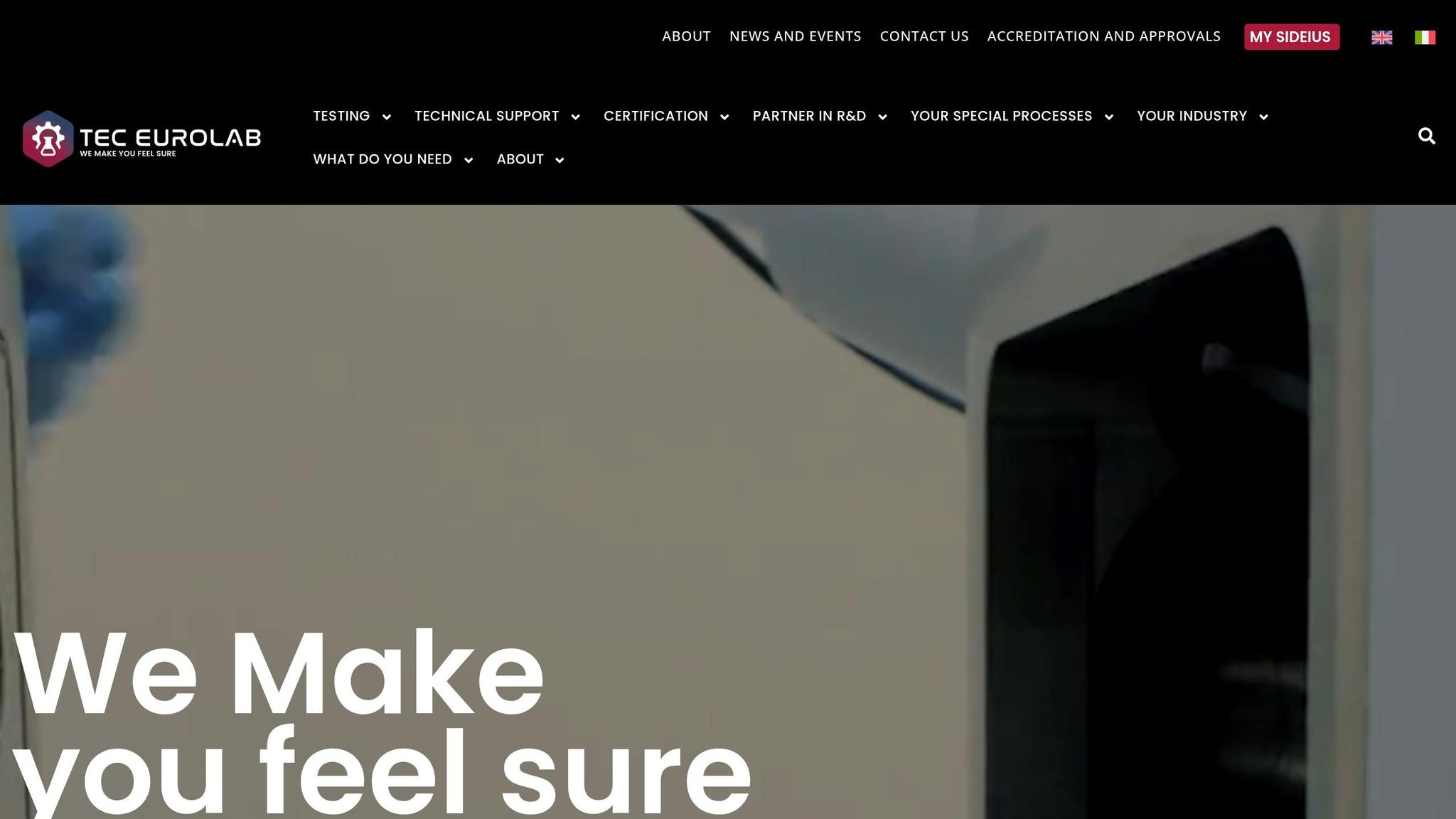

Tec-Eurolab.com: prove non distruttive - esame visivo (VT) con Visual Test Kit

sbb-itb-1ae0dd8

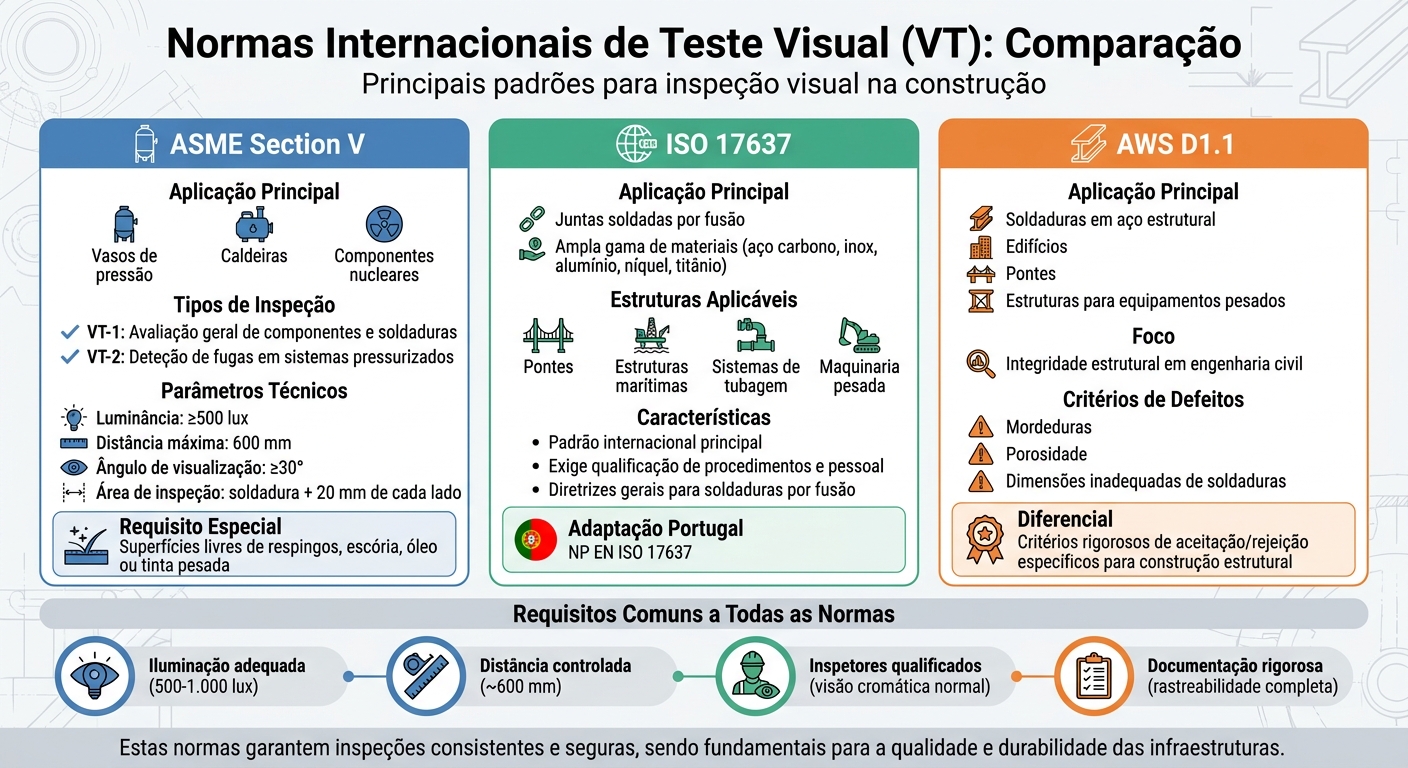

Principais Normas Internacionais para Teste Visual

As normas internacionais estabelecem critérios claros para garantir inspeções visuais consistentes no setor da construção. Três normas destacam-se amplamente nesse contexto: ISO 17637, ASME Section V e AWS D1.1. Abaixo, detalhamos os principais critérios e parâmetros de cada uma.

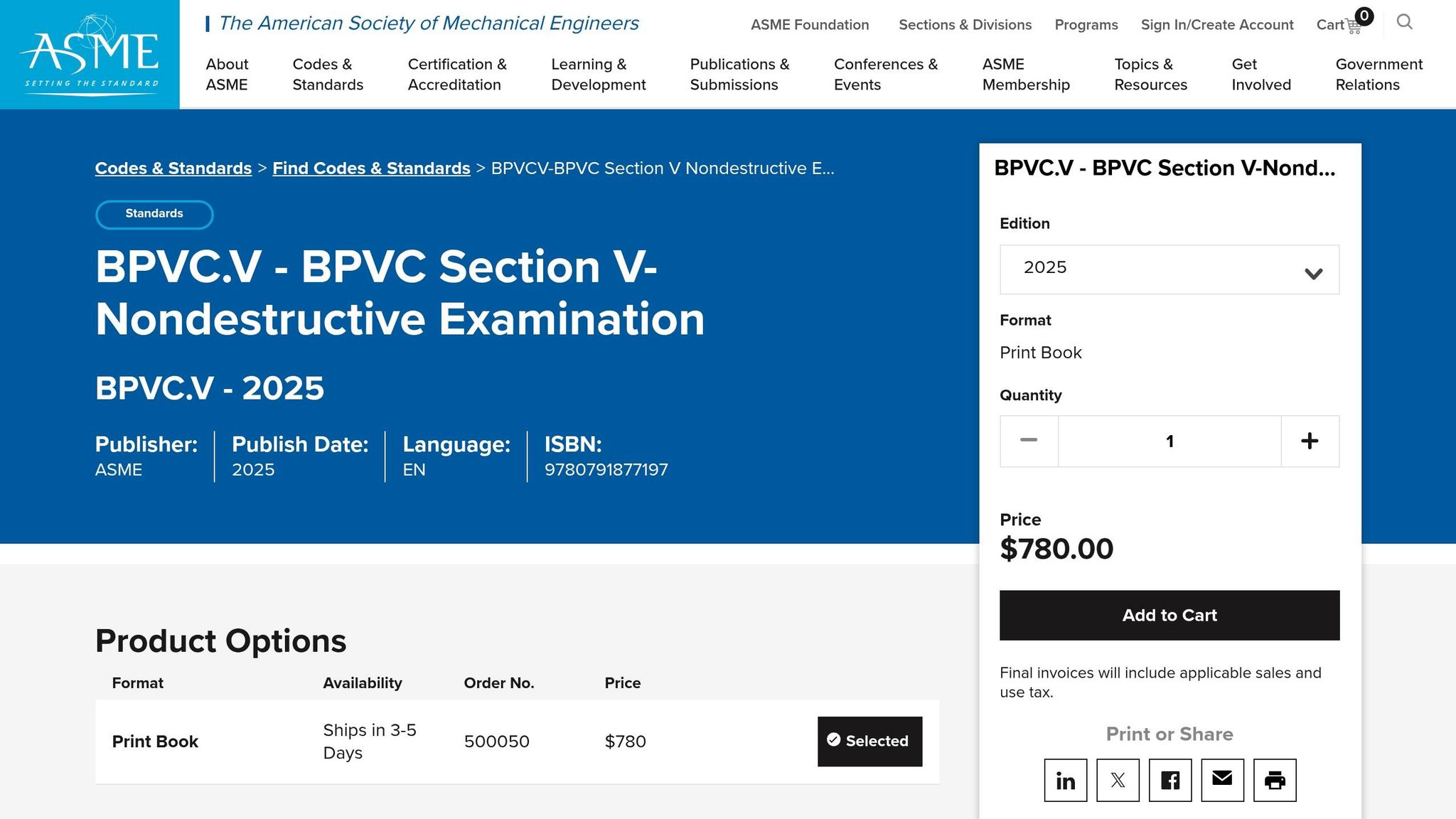

ASME Section V

A ASME Section V (Artigo 9) define os requisitos para inspeções visuais em vasos de pressão, caldeiras e componentes nucleares. Esta norma divide as inspeções em dois tipos principais:

• VT-1: Focado na avaliação geral da condição de componentes, soldaduras e superfícies.
• VT-2: Direcionado à deteção de fugas em sistemas pressurizados, especialmente durante testes hidrostáticos.

Os parâmetros técnicos incluem:

• Luminância mínima de 500 lx na área inspecionada;
• Distância máxima de 600 mm entre o inspetor e o local de análise;
• Ângulo de visualização de pelo menos 30 graus.

Além disso, a inspeção deve abranger a soldadura e uma área de 20 mm em cada lado do material base. As superfícies inspecionadas precisam estar livres de elementos que possam ocultar defeitos, como respingos de soldadura, escória, óleo ou tinta pesada.

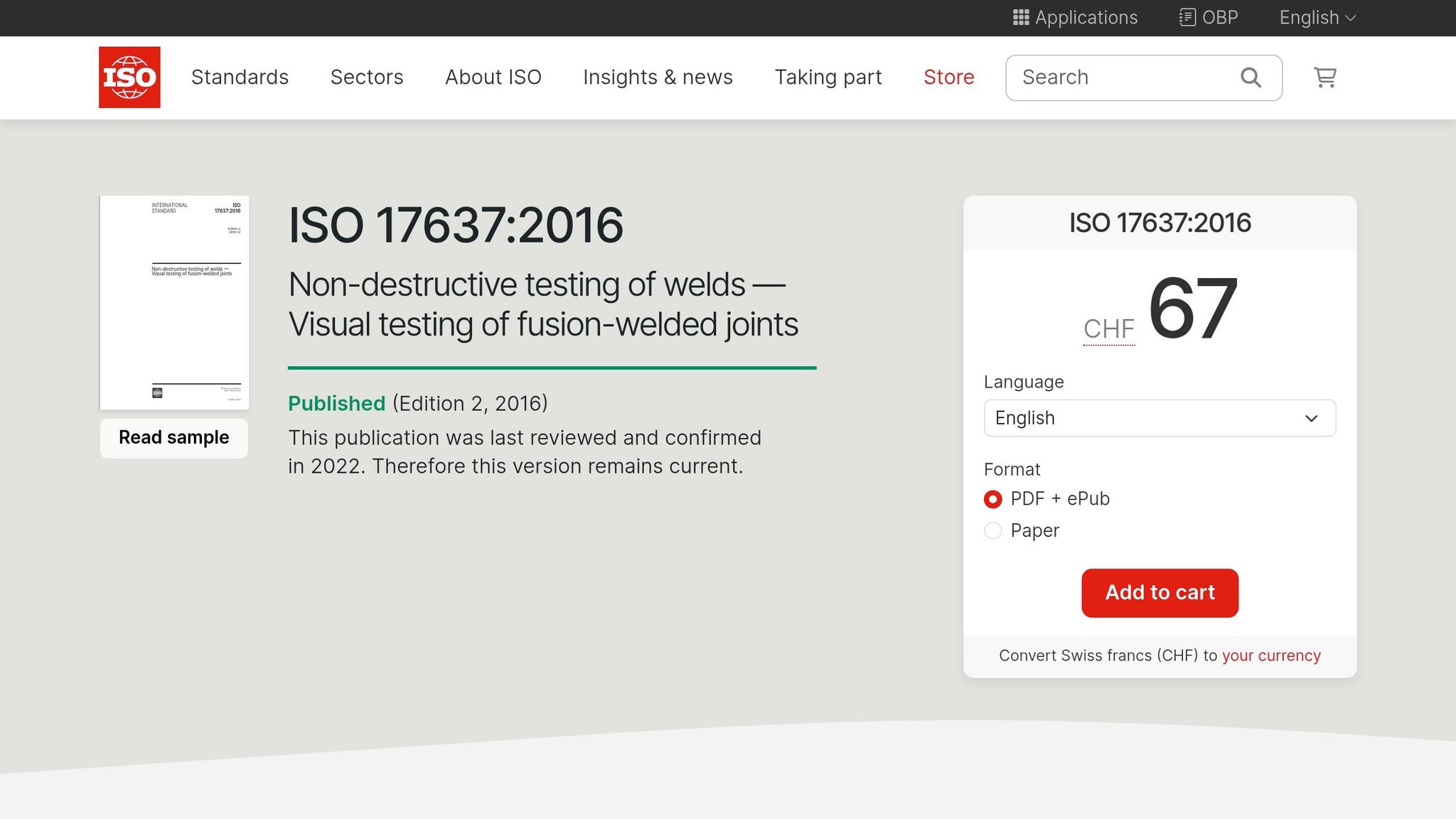

ISO 17637

A ISO 17637:2016 é o principal padrão internacional para testes visuais não destrutivos em juntas soldadas por fusão. Este padrão aplica-se a uma ampla gama de materiais, incluindo aço carbono, aço inoxidável, alumínio, níquel e titânio. Além disso, destaca-se por exigir que os procedimentos e o pessoal sejam devidamente qualificados.

As aplicações da norma são variadas, abrangendo desde pontes e estruturas marítimas até sistemas de tubagem e maquinaria pesada.

"ISO 17637:2016 Non-destructive testing of welds - Visual testing of fusion-welded joints" - ISO

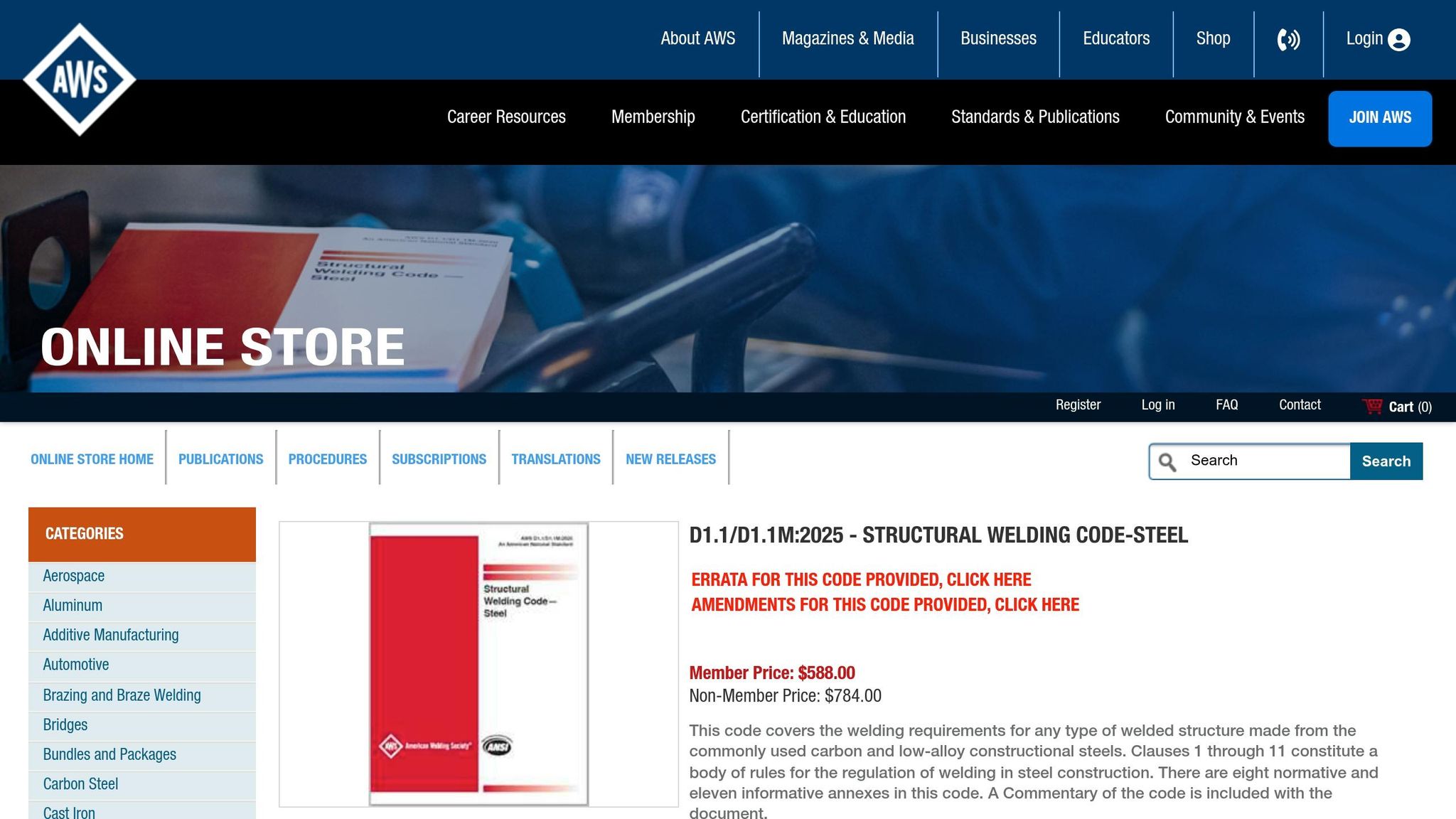

AWS D1.1

A AWS D1.1 é uma norma específica para soldaduras em aço estrutural, sendo amplamente utilizada na construção de edifícios, pontes e estruturas destinadas a equipamentos pesados. Ela apresenta critérios rigorosos de aceitação e rejeição, estabelecendo limites claros para defeitos como:

• Mordeduras;
• Porosidade;
• Dimensões inadequadas das soldaduras.

Enquanto a ISO 17637 fornece diretrizes gerais para soldaduras por fusão e a ASME Section V foca em componentes pressurizados, a AWS D1.1 concentra-se na integridade estrutural, atendendo às exigências específicas da engenharia civil.

Estas normas internacionais são a base para as práticas seguidas em Portugal, que serão abordadas em detalhe na próxima seção.

Normas e Práticas de VT em Portugal

Em Portugal, as práticas de teste visual seguem as normas europeias (EN), que são adaptadas ao contexto nacional como NP EN (Norma Portuguesa). Essa uniformização assegura a conformidade com as diretivas da União Europeia, promovendo consistência nos processos de inspeção não destrutiva em todo o país. Este alinhamento é essencial para garantir padrões elevados e facilitar a aplicação de normas, como a ABNT NBR 16747, em contextos lusófonos.

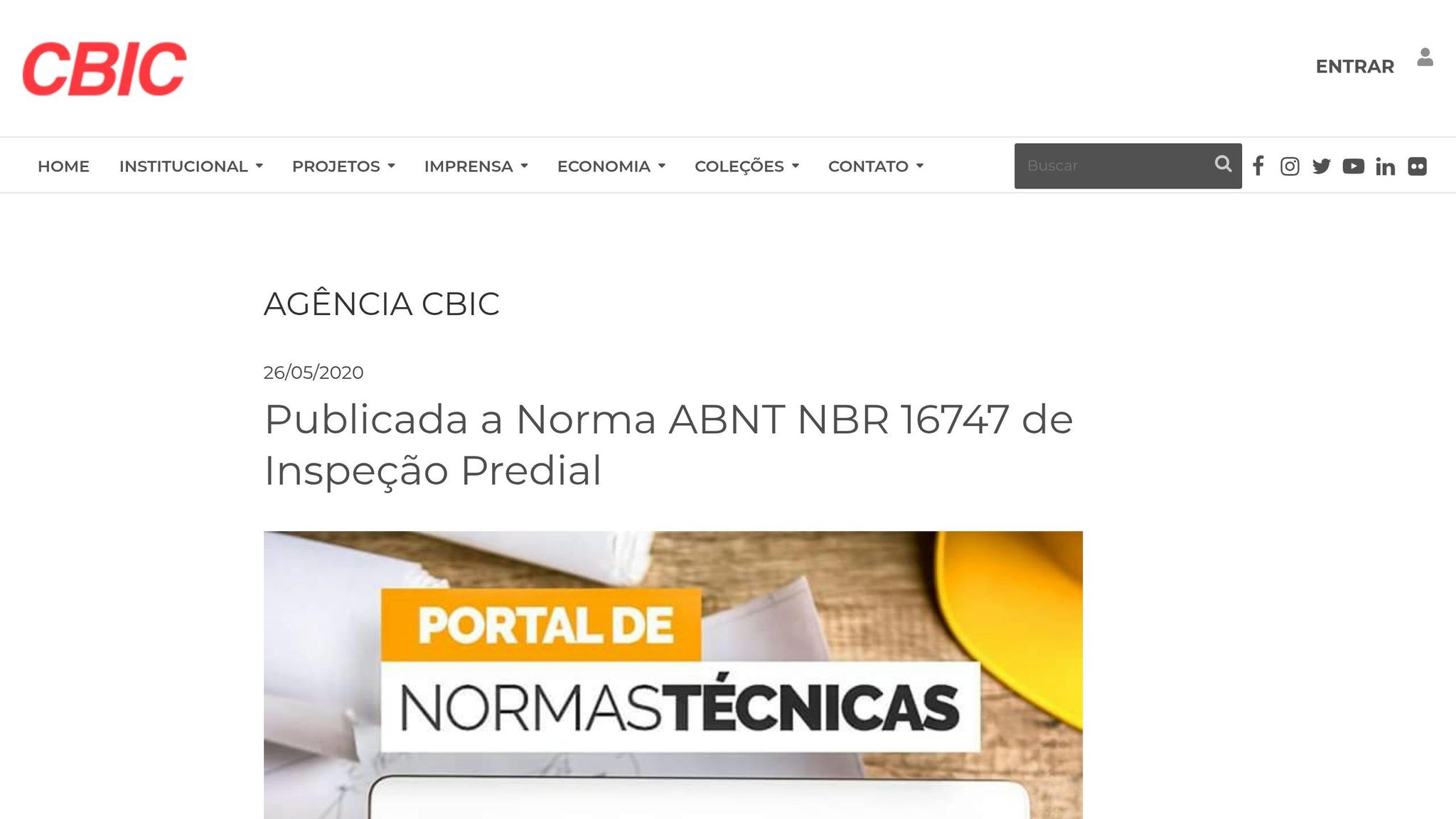

ABNT NBR 16747

A ABNT NBR 16747, uma norma brasileira, é frequentemente usada como referência em países de língua portuguesa para padronizar práticas de inspeção predial. Esta norma aplica-se a edifícios de qualquer tipo, sejam públicos ou privados, e orienta inspeções realizadas por profissionais qualificados.

"A norma se aplicará às edificações de qualquer tipologia, públicas ou privadas, para avaliação global da edificação, fundamentalmente através de exames sensoriais por profissional habilitado." - Léa Lobo

A norma foca-se na criação de critérios claros para avaliar segurança, habitabilidade e manutenção. Funciona como um "check-up" para edifícios, identificando problemas gerais que possam comprometer a estrutura ou a funcionalidade do imóvel. Apesar de ser uma norma brasileira, a sua abordagem metodológica encontra eco nas práticas europeias, que também desempenham um papel essencial em Portugal.

Implementação de Normas Europeias

Em Portugal, a norma de referência para testes visuais em soldaduras é a EN ISO 17637, adaptada como NP EN. Esta norma está alinhada com os padrões internacionais, garantindo que as inspeções visuais de juntas soldadas por fusão atendam aos requisitos mais rigorosos. A sua transposição para NP EN não só assegura a conformidade com os regulamentos europeus, como também facilita a certificação e a execução de projetos transfronteiriços. Estas normas não apenas garantem a qualidade e segurança dos materiais, mas também reforçam a confiança no setor da construção e no desenvolvimento de infraestruturas.

Requisitos Técnicos para VT

Após estabelecer as normas e práticas, é essencial entender os requisitos técnicos que garantem uma inspeção visual (VT) eficiente na construção. Estes requisitos abrangem desde as condições de iluminação até à qualificação dos inspetores e aos procedimentos sistemáticos, assegurando que os defeitos sejam detetados com precisão. Além disso, complementam normas internacionais, promovendo a qualidade e segurança nos processos.

Condições de Iluminação e Visualização

Uma iluminação adequada é indispensável para uma inspeção visual eficaz. O ideal é realizar as inspeções sob luz natural ou difusa, evitando reflexos diretos que possam mascarar defeitos na superfície. A distância recomendada entre o inspetor e a superfície é de aproximadamente 600 mm, assegurando consistência nos resultados, independentemente do projeto ou inspetor. Em casos que exijam análise cromática ou ótica, como a inspeção de materiais metálicos, é crucial seguir protocolos de segurança ótica e usar proteção ocular apropriada.

Qualificação dos Inspetores

A competência dos inspetores é outro elemento essencial. É necessário que tenham visão cromática normal, sendo preferível uma visão superior para tarefas que exijam precisão, como a correspondência de cores e a avaliação visual. Para avaliar a visão cromática, utiliza-se o teste FM-100 (Farnsworth-Munsell 100). A norma ASTM E1499 define as diretrizes para a seleção, formação e avaliação dos observadores visuais, garantindo que os profissionais estejam aptos para as suas funções. Como descrito na norma ASTM D1729-16:

"Esta práctica requiere juicios de observadores con un mínimo de visión de color normal y preferiblemente superior según lo calificado con la prueba de tono FM-100"

Além disso, a formação e experiência específicas em observação e classificação de diferenças são indispensáveis para assegurar a uniformidade e a precisão das inspeções.

Etapas do Procedimento de VT

Uma vez qualificados os inspetores, o processo de inspeção segue uma metodologia sistemática. O primeiro passo é a preparação da superfície, que deve estar plana e lisa. Irregularidades devem ser eliminadas por retificação ou maquinagem para garantir resultados precisos. Depois, passa-se à identificação de defeitos, onde o inspetor verifica anomalias como riscos, fissuras, lascas e cantos em falta.

A etapa seguinte é a medição e quantificação, utilizando ferramentas específicas para avaliar os defeitos. Por exemplo, em vidro temperado arquitetónico, a tensão superficial deve ser de pelo menos 90 MPa, e a curvatura máxima permitida é de 0,3%. Riscos com largura inferior a 0,1 mm são geralmente aceitáveis, enquanto os superiores a 0,1 mm são limitados a um por metro quadrado, com comprimento máximo de 100 mm. Por fim, os resultados da inspeção devem ser comparados com materiais de referência certificados (CRMs) para garantir a rastreabilidade e a precisão dos achados.

Parâmetro de Inspeção	Requisito/Limite
Distância de Visualização	~600 mm
Tensão Superficial (Vidro Arquitetónico)	≥ 90 MPa
Curvatura Máxima	0,3%
Largura de Risco (Menor)	< 0,1 mm
Diâmetro da Amostra (Testes em Aço)	≥ 13 mm

Aplicações do VT em Projetos de Construção

O VT (Teste Visual) é utilizado em todas as etapas de um projeto de construção – desde a fabricação de componentes até à montagem final. A sua principal função é identificar defeitos logo no início, evitando retrabalhos que podem ser bastante dispendiosos.

Inspeções de Soldadura

A inspeção visual de soldaduras é uma das aplicações mais importantes do VT. Este processo permite identificar descontinuidades como penetração incompleta, falta de fusão e porosidade (simples, em cadeia ou do tipo favo de mel), sendo todas avaliadas de acordo com normas internacionais estabelecidas. Entre estas, a penetração incompleta merece atenção especial, pois pode criar pontos de concentração de tensão, aumentando o risco de fissuras.

A Qingdao KaFa Fabrication Co., Ltd. destaca:

"A penetração incompleta reduz a força mecânica da junção soldada, e os pontos da concentração de esforço serão formados... o que conduzirá facilmente às quebras."

Um exemplo prático ocorreu entre 2013 e 2014, durante a construção de uma siderúrgica. Sob a liderança da investigadora Marta Alves Marques, uma equipa especializada implementou o VT em todas as juntas soldadas. Este trabalho incluiu a monitorização sistemática das atividades no terreno e o treino de líderes de setor nas normas do projeto. O resultado foi a identificação precoce de descontinuidades, redução de custos com retrabalhos e garantia da integridade estrutural.

Nas palavras de Marta Alves Marques:

"A adoção das ferramentas da equipe do controle da qualidade, é fundamental nesse processo da construção da siderúrgica em todo canteiro da obra."

Tipo de Defeito	Descrição	Impacto na Qualidade/Segurança
Penetração Incompleta	Raiz ou bordas do metal base não completamente fundidas	Reduz resistência mecânica; cria pontos de tensão que levam a fissuras
Falta de Fusão	Fusão parcial entre metal de enchimento e metal base ou entre camadas de soldadura	Compromete a ligação estrutural da junta
Porosidade	Cavidades de gás ou poros aprisionados dentro ou na superfície da soldadura	Destrói a densidade do metal e reduz a área de secção transversal efetiva

Deteção de Corrosão e Defeitos Superficiais

O VT também é essencial para identificar corrosão e defeitos em superfícies de materiais. Este método funciona como a primeira etapa de inspeção, ajudando a determinar se é necessário realizar ensaios mais avançados, como ultrassons ou radiografias.

Documentação e Relatórios de VT

Além de detetar defeitos, o VT exige uma documentação rigorosa para assegurar rastreabilidade e conformidade técnica. As áreas inspecionadas devem ser claramente identificadas, com croquis anexados aos relatórios que indiquem onde estão as descontinuidades. Defeitos inaceitáveis devem ser marcados fisicamente (por exemplo, com lápis de cera ou marcadores industriais) para facilitar a correção.

Os relatórios devem incluir informações importantes como:

• Intensidade de iluminação no momento da inspeção (mínimo de 1.000 lux);
• Estado de preparação da superfície;
• Aplicação das Instruções Específicas de Execução e Inspeção de Soldadura (IEIS).

Além disso, todas as não conformidades devem ser documentadas e tratadas de acordo com os procedimentos de gestão de qualidade. É igualmente essencial comprovar a certificação do inspetor por entidades reconhecidas, como a ABENDI ou o FBTS.

Conclusão

As normas de Teste Visual (VT) desempenham um papel crucial na garantia da qualidade, desempenho e segurança dos materiais de construção, promovendo a confiança necessária para o desenvolvimento de infraestruturas sólidas e seguras. Sem o cumprimento rigoroso destas normas, a integridade estrutural de pontes, edifícios e outras construções essenciais estaria em risco.

A aplicação consistente de normas internacionais, como a ASME Section V, ISO 17637 e AWS D1.1, ajuda engenheiros e inspetores a identificar e prevenir problemas antes que estes se agravem. Testes detalhados e análises padronizadas asseguram a estabilidade a longo prazo das estruturas, minimizando erros e garantindo que cada componente cumpre os requisitos técnicos necessários.

Em Portugal, o acesso digital a normas atualizadas, através de plataformas como a ASTM Compass, tornou-se uma ferramenta indispensável. Este recurso digital permite que as decisões sejam baseadas nas versões mais recentes dos requisitos técnicos, aumentando a eficiência e a precisão das inspeções. Além disso, sistemas como o de pontos de demérito contribuem para inspeções mais rigorosas, protegendo a qualidade e a reputação dos projetos a longo prazo. Esta modernização alia-se à formação contínua dos inspetores, reforçando ainda mais os padrões de segurança.

O VT é, muitas vezes, a primeira linha de defesa na deteção de defeitos superficiais que podem comprometer a resistência e durabilidade dos materiais. A adesão rigorosa a estas normas não só é essencial para a integridade das infraestruturas, como também sublinha a importância de formar inspetores qualificados e manter procedimentos documentados de forma rigorosa.

FAQs

Quando devo usar ISO 17637, ASME Section V ou AWS D1.1?

A escolha entre ISO 17637, ASME Section V e AWS D1.1 depende do contexto específico do projeto e dos requisitos regulamentares envolvidos.

• ISO 17637 é direcionada para a inspeção não destrutiva de soldas em metais, sendo amplamente utilizada em diversos setores industriais.
• ASME Section V foca nos testes aplicados a componentes de pressão, como os encontrados em caldeiras e recipientes sob pressão.
• AWS D1.1 regula a soldagem estrutural em aço, sendo essencial em projetos de construção e estruturas metálicas.

Ao decidir qual norma seguir, é importante considerar fatores como o tipo de material utilizado, o setor de aplicação e as normas locais aplicáveis. Por exemplo, em Portugal, o Regulamento (UE) n.º 305/2011 pode influenciar a escolha, especialmente em projetos relacionados à construção.

Que equipamento mínimo é necessário para cumprir os requisitos de VT?

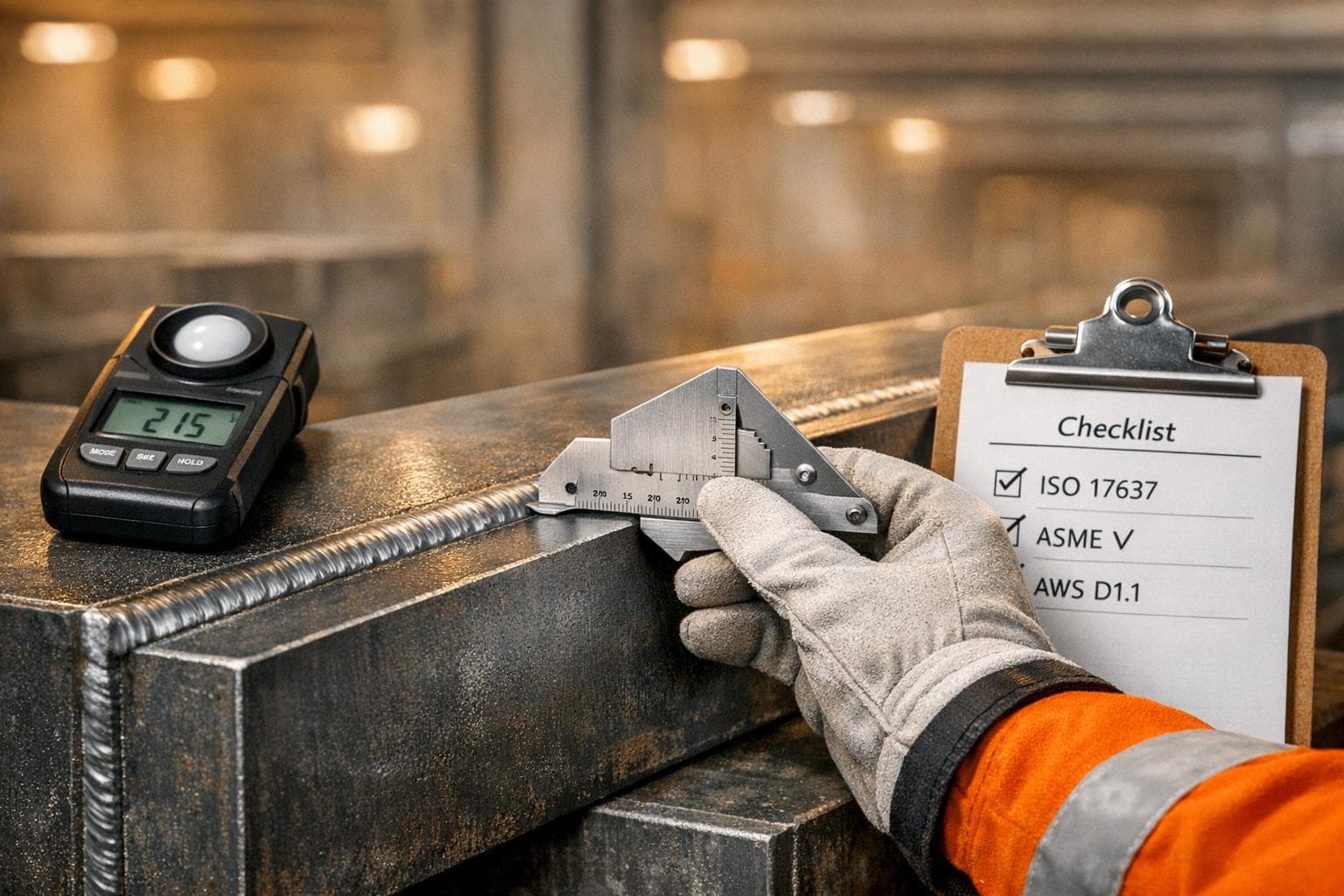

Para realizar um Teste Visual (VT) de forma eficaz, é necessário dispor de ferramentas de inspeção visual e dispositivos de medição apropriados. Estes equipamentos devem ser capazes de avaliar as condições dos materiais de acordo com as normas ASTM e os regulamentos em vigor em Portugal.

Como devo registar e comprovar um VT para auditorias e conformidade?

Para registar e documentar um Teste Visual (VT), é essencial seguir um processo bem estruturado e em conformidade com as normas aplicáveis. Certifique-se de manter registos completos, como a Declaração de Desempenho (DoP), fichas técnicas, certificados e relatórios de ensaio. Digitalize e organize estes documentos de forma eficiente, incluindo relatórios de inspeção, resultados dos testes e quaisquer ações corretivas realizadas. Dessa forma, toda a informação estará facilmente acessível e pronta para eventuais auditorias.
